FAP010 |
m² |
Sistema de placas de piedra natural, para fachada ventilada. |
$ 139,03 |
Sistema de revestimiento para fachada ventilada, de 3 cm de espesor, formado por placas de granito Gris Quintana, acabado pulido, 60x40x3 cm, con sistema de anclaje puntual, de acero inoxidable AISI 304; fijado al paramento soporte con varillas roscadas y resina. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt18bgn010az |
m² |
Placa de granito nacional, Gris Quintana, 60x40x3 cm, acabado pulido. |
1,000 |
90,82 |
90,82 |
mt19paj230a |
m² |

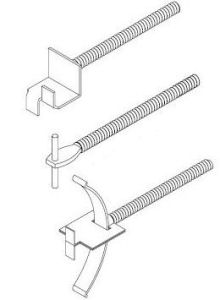

Subestructura soporte compuesta de sistema de anclaje puntual, de acero inoxidable AISI 304, para la fijación de placas de piedra natural de 60x40x3 cm (no incluidas en este precio), formado por grapas puntuales no regulables, de acero inoxidable AISI 304, colocadas en la junta horizontal, para fijar al soporte de concreto o de mampostería (fck>=150 kp/cm²) con varillas roscadas y resina. |
1,000 |
19,78 |
19,78 |
Subtotal materiales: |
110,60 |
||||
2 |
Mano de obra |
||||
mo052 |
h |
Montador de sistemas de fachadas prefabricadas. |
1,131 |
13,32 |
15,06 |
mo099 |
h |
Principiante de montador de sistemas de fachadas prefabricadas. |
1,131 |
8,24 |
9,32 |
Subtotal mano de obra: |
24,38 |
||||
3 |
Herramientas |
||||
% |
Herramientas |
3,000 |
134,98 |
4,05 |
|
Coste de mantenimiento decenal: $ 12,51 en los primeros 10 años. |
Costos directos (1+2+3): |
139,03 |
Pliego de condiciones
CONCEPTO DE OBRA FAP010: SISTEMA DE PLACAS DE PIEDRA NATURAL, PARA FACHADA VENTILADA. CARACTERÍSTICAS TÉCNICAS Sistema de revestimiento para fachada ventilada, formado por placas de granito Gris Quintana, acabado pulido, de 60x40x3 cm, con sistema de anclaje puntual, de acero inoxidable AISI 304; fijado al paramento soporte con varillas roscadas y resina. Incluso replanteo, mermas y roturas, alféizares, jambas y mochetas de piedra natural, ejecución de encuentros y puntos singulares y limpieza final de la mampostería ejecutada. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte de los anclajes. Replanteo del despiece de las placas y puntos de anclaje. Preparación de la piedra natural. Fijación de las placas de piedra al anclaje. Realización de todos los trabajos necesarios para la resolución de los huecos. Aplomado, nivelación y alineación de las placas. Limpieza final del paramento. CONDICIONES DE TERMINACIÓN. La fachada acabada no presentará piezas agrietadas, desportilladas ni manchadas, y será estable frente a los esfuerzos horizontales. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos. |
