FBY080

m²

Pared interior con láminas de yeso, para cerramiento de hueco de elevador, sistema Placo Fire "PLACO".

$ 160,85

Cerramiento de hueco de elevador con láminas de yeso mediante el sistema Placo Fire EI 180 "PLACO", de pared interior múltiple (19+41+15+15+15+15)/600 LM - (1 Coreboard, 1 Supralaine y 4 Habito HBT 13), con una resistencia al fuego de 180 minutos; aislamiento acústico mediante panel flexible de lana mineral, Supralaine "PLACO", de 45 mm de espesor, colocado en el alma; 110 mm de espesor total.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12sap020a

m

Canal de perfil metálico de acero galvanizado, 60SC55 "PLACO", fabricado mediante laminación en frío, 60x30 mm de sección y 0,6 mm de espesor.

0,510

4,76

2,43

mt12sap020b

m

Canal de perfil metálico de acero galvanizado, 62C50 "PLACO", fabricado mediante laminación en frío, 60x30 mm de sección y 0,5 mm de espesor.

0,260

4,22

1,10

mt12sap020c

m

Canal de perfil metálico de acero galvanizado, 62JC70 "PLACO", fabricado mediante laminación en frío, 62x70 mm de sección y 0,7 mm de espesor.

0,260

8,99

2,34

mt12sap030a

m

Montante de perfil metálico de acero galvanizado, 60I70 "PLACO", fabricado mediante laminación en frío, 60x38 mm de sección y 0,7 mm de espesor.

1,580

9,34

14,76

mt12plj040a

m

Banda cortafuegos Firestrip "PLACO", suministrada en rollos de 3,6 m de longitud.

1,030

5,07

5,22

mt12sap010a

m²

Lámina de yeso DFH1 / - 600 / 3000 / 19 / borde cuadrado, Coreboard "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte.

1,100

33,28

36,61

mt12sap040a

m

Perfil de fijación de acero galvanizado, G102 "PLACO", fabricado mediante laminación en frío, 35x15 mm de sección y 0,4 mm de espesor.

3,500

2,03

7,11

mt12sap050a

m

Perfil metálico en ángulo, de acero galvanizado, GA3 "PLACO", fabricado mediante laminación en frío, 32x19 mm de sección y 0,7 mm de espesor.

0,260

3,49

0,91

mt12sap060a

Ud

Cartucho de 930 cm³ de sellador, Sealant "PLACO", para el sellado de encuentros de los perfiles con los paramentos.

0,060

17,04

1,02

mt16lvl010a

m²

Panel flexible de lana mineral, Supralaine 600 "PLACO", no revestido, de 600 mm de anchura y 45 mm de espesor, resistencia térmica 1,15 m²K/W, conductividad térmica 0,038 W/(mK).

1,050

4,99

5,24

mt12plk010jjtdc

m²

Lámina de yeso DFIR / - 1200 / 2600 / 12,5 / borde afinado, Habito HBT 13 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, aditivada para mejorar su resistencia al impacto, su capacidad de carga y sus prestaciones acústicas.

4,310

14,63

63,06

mt12plt010a

Ud

Tornillo autorroscante TTPC 25 "PLACO", con cabeza de trompeta, de 25 mm de longitud, para instalación de láminas de yeso sobre perfiles de espesor inferior a 6 mm.

15,750

0,01

0,16

mt12plt010d

Ud

Tornillo autorroscante TTPC 45 "PLACO", con cabeza de trompeta, de 45 mm de longitud, para instalación de láminas de yeso sobre perfiles de espesor inferior a 6 mm.

15,750

0,02

0,32

mt12plt010e

Ud

Tornillo autorroscante TTPC 55 "PLACO", con cabeza de trompeta, de 55 mm de longitud, para instalación de láminas de yeso sobre perfiles de espesor inferior a 6 mm.

15,750

0,03

0,47

mt12plt010f

Ud

Tornillo autorroscante TTPC 70 "PLACO", con cabeza de trompeta, de 70 mm de longitud, para instalación de láminas de yeso sobre perfiles de espesor inferior a 6 mm.

15,750

0,04

0,63

mt12plj010

m

Cinta microperforada, "PLACO", para acabado de juntas de láminas de yeso.

8,000

0,08

0,64

mt12plm010

kg

Pasta de secado en polvo, SN "PLACO", para el tratamiento de las juntas de las láminas de yeso.

2,720

1,76

4,79

Subtotal materiales:

146,81

2

Mano de obra

mo053

h

Montador de prefabricados interiores.

0,802

8,51

6,83

mo100

h

Principiante de montador de prefabricados interiores.

0,780

5,20

4,06

Subtotal mano de obra:

10,89

3

Herramientas

%

Herramientas

2,000

157,70

3,15

Coste de mantenimiento decenal: $ 8,04 en los primeros 10 años.

Costos directos (1+2+3):

160,85

CONCEPTO DE OBRA FBY080: PARED INTERIOR CON LÁMINAS DE YESO, PARA CERRAMIENTO DE HUECO DE ELEVADOR, SISTEMA PLACO FIRE "PLACO".

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE OBRA.

Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.

CARACTERÍSTICAS TÉCNICAS

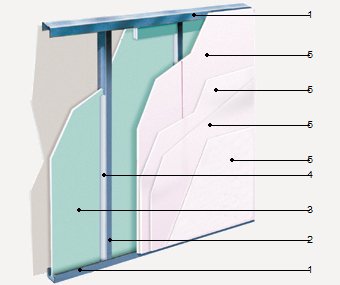

Suministro y montaje de cerramiento de hueco de elevador con láminas de yeso mediante el sistema Placo Fire EI 180 "PLACO" de pared interior múltiple, con una resistencia al fuego de 180 minutos, de 4,50 m de altura máxima y 110 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por una estructura simple, de perfiles de lámina de acero galvanizado de 60 mm de anchura, a base de canales (elementos horizontales) 62SC55, 62C50 y 62J70, montantes (elementos verticales) 60I70, separados 600 mm entre sí y perfiles de fijación G102, para recibir un total de 5 láminas de yeso: una placa Coreboard en una cara y cuatro placas cortafuegos (PPF) en la otra cara, banda cortafuegos Firestrip, colocada sobre el canal superior, sellador Sealant, aplicado sobre el perímetro de la estructura; aislamiento acústico mediante panel flexible de lana mineral, Supralaine "PLACO", no revestido, de 45 mm de espesor, resistencia térmica 1,25 m²K/W, conductividad térmica 0,036 W/(mK), colocado en el alma. Incluso banda desolidarizadora; fijaciones para el anclaje de canales y montantes metálicos; tornillería para la fijación de las placas; pasta y cinta para el tratamiento de juntas. El precio incluye la resolución de encuentros y puntos singulares y las ayudas de albañilería para instalaciones.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 8 m² y la mitad del hueco para los de superficie entre 5 y 8 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 8 m² y la mitad del hueco para los de superficie entre 5 y 8 m².
