UTP005

m²

Barrera acústica con paneles metálicos de sectorización.

$ 142,05

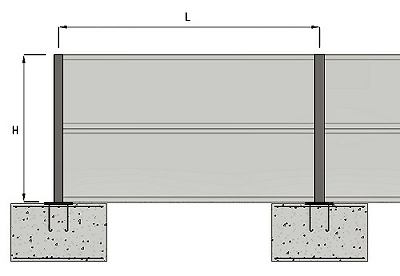

Barrera acústica de 2 m de altura, 4 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 37 dB, de 100 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 120, formados por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de 55 kg/m³ de densidad media, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de fundación de concreto f'c=245 kg/cm² (3500 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda y acero corrugado. El precio no incluye la excavación.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07aco110c

kg

Acero en varillas corrugadas, Grado 60 (fy=4200 kg/cm²), de varios diámetros, según ASTM A 615.

6,079

0,89

5,41

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,023

1,97

0,05

mt10haf100ajc

m³

Concreto f'c=245 kg/cm² (3500 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda, premezclado, según ACI 318.

0,379

124,01

47,00

mt07ala001k

kg

Pletina de acero laminado A 572 Grado 42, según ASTM A 572, para aplicaciones estructurales. Trabajada y montada en taller, para colocar con uniones soldadas en obra.

1,812

2,65

4,80

mt07ala000hb

kg

Acero laminado A 572 Grado 42, en perfiles laminados en caliente, según ASTM A 572, piezas simples, para aplicaciones estructurales, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones soldadas en obra.

12,750

1,96

24,99

mt12ppa030b

m²

Panel machihembrado de sectorización de acero con un aislamiento a ruido aéreo de 37 dB, de 100 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 120, formado por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de 55 kg/m³ de densidad media, remates y accesorios.

1,000

45,33

45,33

Subtotal materiales:

127,58

2

Equipo y maquinaria

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,023

3,87

0,09

Subtotal equipo y maquinaria:

0,09

3

Mano de obra

mo045

h

Albañil especializado en vaciado del concreto.

0,022

15,24

0,34

mo092

h

Principiante de albañil especializado en vaciado del concreto.

0,134

9,76

1,31

mo043

h

Reforzador.

0,013

15,24

0,20

mo090

h

Principiante de reforzador.

0,020

9,76

0,20

mo047

h

Armador.

0,269

15,24

4,10

mo094

h

Principiante de armador.

0,269

9,76

2,63

mo041

h

Albañil de obra civil.

0,117

14,64

1,71

mo087

h

Principiante de albañilería de obra civil.

0,117

9,38

1,10

Subtotal mano de obra:

11,59

4

Herramientas

%

Herramientas

2,000

139,26

2,79

Coste de mantenimiento decenal: $ 14,21 en los primeros 10 años.

Costos directos (1+2+3+4):

142,05

CONCEPTO DE OBRA UTP005: BARRERA ACÚSTICA CON PANELES METÁLICOS DE SECTORIZACIÓN.

CARACTERÍSTICAS TÉCNICAS

Barrera acústica de 2 m de altura, 4 m de separación entre postes, prevista para soportar hasta 50 kg/m² de sobrecarga máxima debida a la acción del viento, realizada con paneles machihembrados de sectorización de acero con un aislamiento a ruido aéreo de 37 dB, de 100 mm de espesor y 1150 mm de anchura, Euroclase A2-s1, d0 de reacción al fuego, resistencia al fuego EI 120, formados por dos paramentos de lámina de acero estándar, revestida por su cara exterior con una capa de poliéster de 25 micras de espesor, de espesor exterior 0,5 mm y espesor interior 0,5 mm y alma aislante de lana de roca de 55 kg/m³ de densidad media, remates y accesorios, instalados por encaje y deslizamiento sobre postes de perfil laminado en caliente, soldados a placas de anclaje con pernos, fijadas a zapatas de fundación de concreto f'c=245 kg/cm² (3500 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 25 mm (1" ASTM Nº 57), consistencia blanda y acero corrugado. Incluso alambre de atar, corte y doblado de las varillas corrugadas de acero, taladro central de las placas, biselado alrededor del taladro para mejorar la unión del perno a la cara superior de la placa, soldaduras, cortes, pletinas, piezas especiales, mortero sin retracción para retacado de placas y despuntes.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección vertical, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección vertical, la superficie realmente ejecutada según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación.
