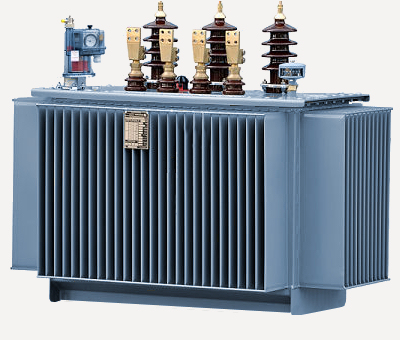

Transformador en baño de aceite
IUC010 Transformador en baño de aceite
Transformador trifásico en baño de aceite, con refrigeración natural, de 400 kVA de potencia, de 24 kV de tensión asignada, 20 kV de tensión del primario y 420 V de tensión del secundario en vacío, de 50 Hz de frecuencia, y grupo de conexión Dyn11. Incluso accesorios necesarios para su correcta ins...
Precio

$ 12.873,39

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt35tra010f

Ud

Transformador trifásico en baño de aceite, con refrigeración natural, de 400 kVA de potencia, de 24 kV de tensión asignada, 20 kV de tensión del primario y 420 V de tensión del secundario en vacío, de 50 Hz de frecuencia, y grupo de conexión Dyn11.

1,000

12.354,20

12.354,20


Subtotal materiales:

12.354,20

2



Mano de obra



mo003

h

Instalador electricista.

8,967

18,33

164,37

mo102

h

Principiante de electricista.

8,967

11,42

102,40


Subtotal mano de obra:

266,77

3



Herramientas




%

Herramientas

2,000

12.620,97

252,42

Coste de mantenimiento decenal: $ 643,67 en los primeros 10 años.

Costos directos (1+2+3):

12.873,39

CONCEPTO DE OBRA IUC010: TRANSFORMADOR EN BAÑO DE ACEITE.


CARACTERÍSTICAS TÉCNICAS

Transformador trifásico en baño de aceite, con refrigeración natural, de 400 kVA de potencia, de 24 kV de tensión asignada, 20 kV de tensión del primario y 420 V de tensión del secundario en vacío, de 50 Hz de frecuencia, y grupo de conexión Dyn11. Incluso accesorios necesarios para su correcta instalación.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto, que hay espacio suficiente para su instalación y que la zona de ubicación está completamente terminada.


DEL CONTRATISTA.

Las instalaciones eléctricas se ejecutarán por empresas instaladoras autorizadas para el ejercicio de la actividad.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Montaje, conexionado y comprobación de su correcto funcionamiento.


CONDICIONES DE TERMINACIÓN.

Quedará protegido del posible acceso de personal no autorizado.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá de la humedad y del contacto con materiales agresivos.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
